SA-W2セットアップガイド

SA-W2を設置する際にお読みください

Note:
  • 本装置は、必ず同梱の「安全にお使いいただくために」をよくお読みのうえ、正しく安全にお使いください。
  • サービスアダプタの設置・交換方法について、運用管理担当者から別途指示がある場合は、その指示に従ってください

Distribution IDの確認

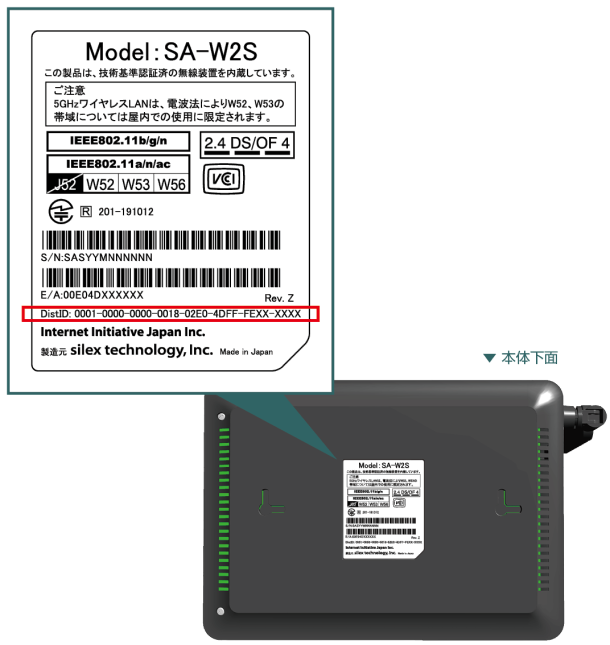

本体下面に、Distribution ID（DistID）が記載されています。

運用管理担当者からDistribution IDが別途連絡されている場合、本体のDistribution IDが一致しているか確認してください。

サービスアダプタの組み立て

アンテナの調整とゴム足の取り付け。

アンテナの調整

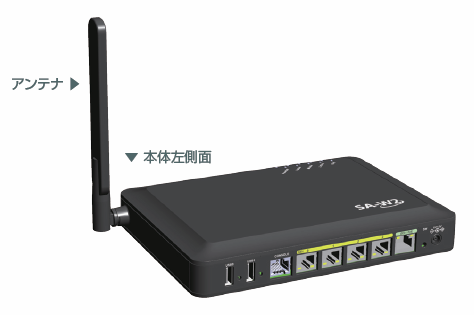

本体左側面に取り付けられているアンテナは本体に沿わせた向きはは収納用の状態になります。5GHz帯の無線LANをご使用の際は角度を必要に応じて調整してください。

ゴム足の取り付け

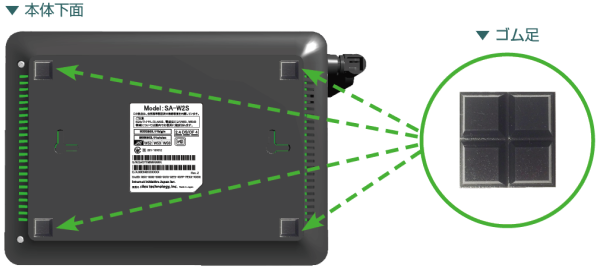

本体下面の四隅に、本体付属のゴム足を貼り付けてください。

各種WAN回線の接続

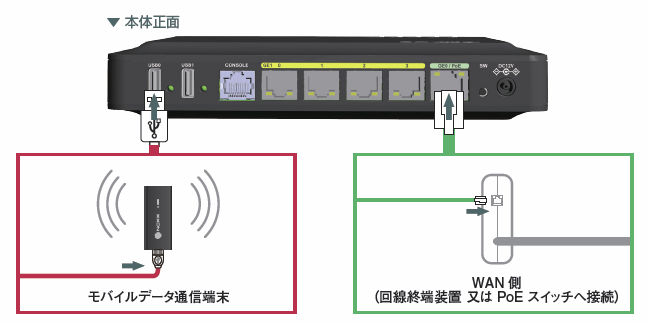

本体正面のGE0/PoEポートとONUなどの回線終端装置をイーサネットケーブルで接続してください。

Note:
  • イーサネットケーブルのコネクタは、カチッと音がするまでしっかりと奥まで 差し込んでください。
  • イーサネットケーブルはカテゴリー5e以上に準拠するケーブルを使用してください。
  • 別途運用管理担当者からPoEスイッチへの接続の指示があった場合、GE0/PoEポートをPoEスイッチに接続してください。
  • PoEスイッチに接続した場合、PoEスイッチからの給電があれば本装置の電源が投入されます。
モバイル回線をご利用になる場合は、本体正面のUSBポートにモバイルデータ通信端末を接続してください。

モバイルデータ通信端末に同梱されている取扱説明書の指示に従い、SIMカードが挿入されていることを確認してから接続してください。

Note:

  • PIN 認証コードが設定されたSIM カード及びモバイルデータ通信端末では、IIJ モバイルを利用した自動接続（コンフィグの取得）を行うことができません。

  • CONSOLEポートにケーブルを接続しないでください。

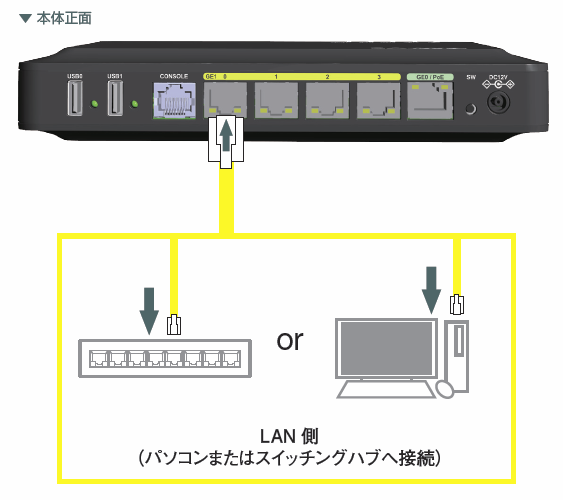

LANとの接続

本体正面のGE1ポートとパソコンまたはスイッチングハブをイーサネット ケーブルで接続してください。

Note: イーサネットケーブルのコネクタは、カチッと音がするまでしっかりと奥まで差し込んでください。
Note:
  • 別途、運用管理担当者から接続に関して上記と異なる指示がある場合は、運用管理担当者の指示に従って正しく接続してください。
  • CONSOLEポートにケーブルを接続しないでください。

電源の接続

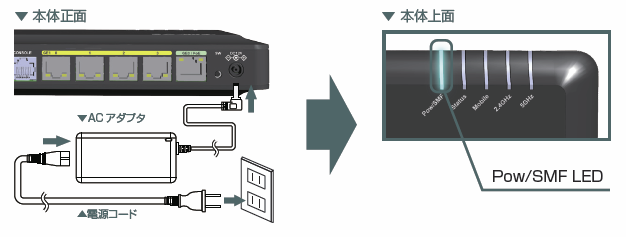

本体正面のDCコネクタに本体付属のACアダプタを接続し、同じく本体付属の電源コードで電源コンセントに接続してください。

本体上面のPow/SMF LEDが起動処理の状況に合わせて点灯、点滅します。
Note:
  • 必ず、本体付属のACアダプタおよび電源コードを使用してください。
  • PoEを利用する場合は電源コンセントへの接続は不要です。

リンクアップの確認

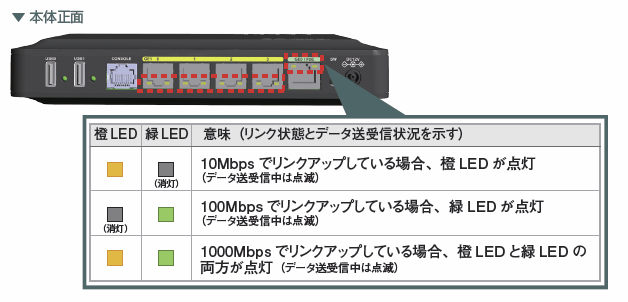

本体正面のGEポートLEDのうち、イーサネットケーブルを接続したポートのLEDがそれぞれ点灯することを確認してください。

コンフィグ取得完了の確認

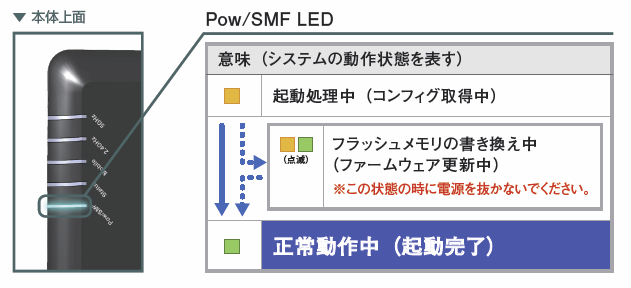

本体上面のPow/SMF LEDは、システムの動作状態を表現します。電源投入から5分程度で、電源/SMF LEDが緑色に点灯すれば、コンフィグの取得が完了です。

本装置は、起動時にファームウェアバージョンを確認します。最新ファームウェアが利用できる場合、起動時にダウンロードしてアップデートを開始します。

Note: フラッシュメモリの書き換え中（ファームウェア更新中）は、故障の原因となりますので、絶対に電源を抜かないでください。
  • 以上でセットアップは完了です。
  • 15分以上経過してもPow/SMF LEDが緑色に点灯しない場合は、電源コンセントから電源コードを抜き、5分以上時間をおいてから、再接続してください。
  • 上記作業を実施してもPow/SMF LEDが緑色に点灯しない場合は、運用管理担当者へ連絡してください。

その他 - 無線LAN・モバイルについて

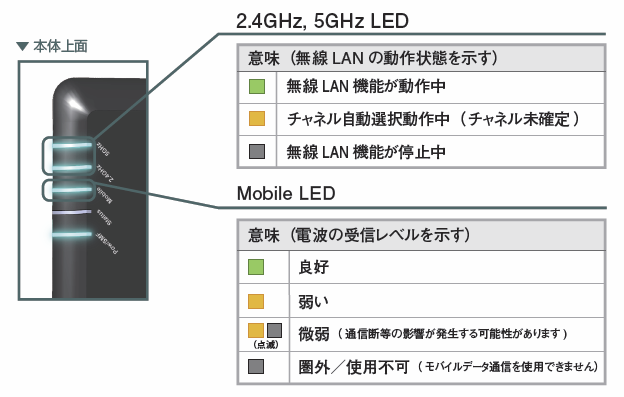

無線LANが動作中の場合は、2.4GHz, 5GHz LEDが状況に応じて、点灯・点滅します。無線LANが停止中の場合は、2.4GHz, 5GHz LEDが消灯します。

モバイル回線をご利用の場合は、Mobile LEDが電波の受信レベルによって変化します。

Note: モバイル回線をご利用時にMobile LEDが消灯している場合は、電波が届いていないため、設置場所を変更するか、運用管理担当者へ連絡してください。

2.4GHz無線LANアクセスポイントの動作状況を示す表示

「2.4GHz」のLEDは、単独の表示で2.4GHz無線LANアクセスポイント動作状況を示します。

2.4GHz 意味 備考
2.4GHz無線LANアクセスポイントが停止中
2.4GHz無線LANアクセスポイントが動作中
2.4GHz無線LANアクセスポイントが動作中かつ、いずれかの仮想APにクライアントが接続中
チャネル自動選択動作中(チャネル未確定)

モバイルデータ通信端末の電波の受信レベルを示す表示

「Mobile」のLEDは、単独の表示でモバイルデータ通信端末の電波の受信レベルを示します。

二つのモバイルデータ通信端末が接続されている場合は、受信レベルが高い方の値を表示します。

Mobile 意味 電波の受信レベル 備考
圏外／使用不可 0% モバイルデータ通信を使用できません
微弱 1-30%
弱い 31-64%
良好 65-100%
