SA-W2ハードウェア仕様

機器の外観や搭載するハードウェアの機能・仕様に関する情報です。

Table 1. 製品仕様
項目	値	備考
製品名	SA-W2
メモリ	256MB
USBポート	USB 2.0 Type A x 2 ポート	モバイルデータ通信端末を2台接続可能
外形寸法	W:200mm × D145mm × H:35mm	アンテナ、ゴム足除く
重量	約420g	ACアダプタ含まず
電源	AC Adapter： DC12V / 3.0A （AC100～240V, 50Hz/60Hz） PoE(802.3af)： 10V/1.0A	AC Adapter受電時はPoE無効 PoE受電時はUSBポート使用不可入力波形は正弦波のみをサポート
皮相電力/消費電力	25.1VA／10.8W
動作温度	0～40℃
動作湿度	20～90%	結露なきこと

Table 2. GEインタフェース仕様概要
項目	値
インタフェース数	`2`
MTU	`1500`（Jumbo Frame非対応）
MACアドレスのラーニング上限	`8192`
MACアドレスの保持期間	約300秒

Table 3. 使用可能なUSBモバイルデータ通信端末
通信サービス	機種（ファームウェア）	通信方式	対応インタフェース	対応ファームウェア
IIJモバイルサービス/タイプD, タイプI, タイプK	FS040U（Ver.2.2.0以降）	LTE	PPP	ver.4.30以降
IIJモバイルサービス/タイプD	UX312NC（v1.9.9以前）	3G , LTE	PPP, WWAN	ver.2.10以降
IIJモバイルサービス/タイプD	UX312NC（v2.0.0以降）	3G , LTE	PPP, WWAN	ver.2.10以降
IIJモバイルサービス/タイプD	510FU	3G , LTE	PPP, WWAN	ver.2.10以降
IIJモバイルサービス/タイプD	120FU	3G	PPP	ver.2.10以降
IIJモバイルサービス/タイプK	HWD12	3G, LTE	PPP	ver.2.10以降
IIJモバイルサービス/タイプK	UX312NC（v2.0.0以降）	LTE	PPP, WWAN	ver.2.10以降
イー・モバイル	D26HW	3G	PPP	ver.2.10以降

Note:

デバイスに内蔵されたドライバの読み出しやマスストレージ機能はサポートしません。

Warning: FS040Uは、FS040UのファームウェアをVer.2.2.0以降に更新した上で使用してください。古いファームウェアのFS040Uを使用すると、FS040Uが故障する可能性があります。

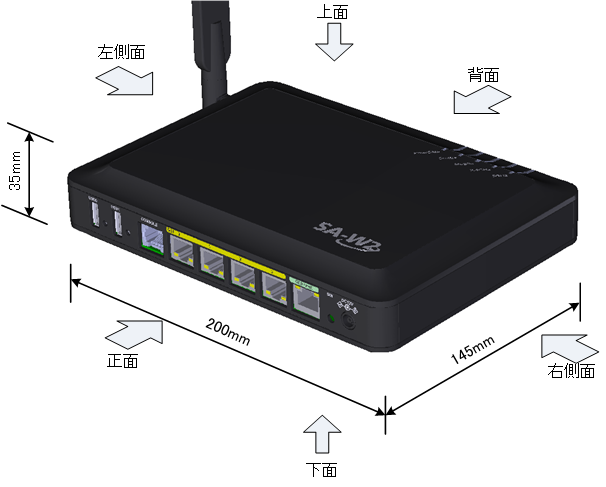

装置の外観と寸法

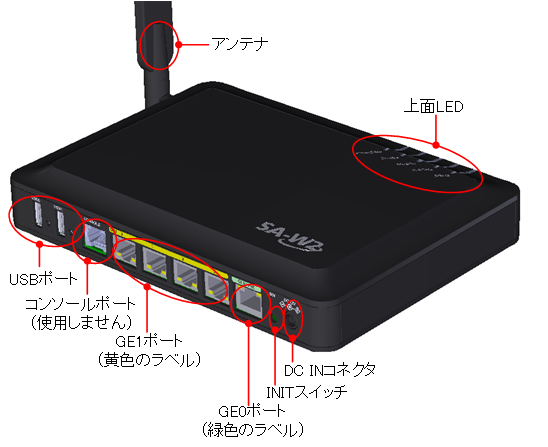

各部の名称

外部アンテナは5GHz帯の無線LAN用です。2.4GHz帯の無線LAN用のアンテナは本体に内蔵しています。
アンテナは取り外せません。

INITスイッチ

装置正面のINITスイッチ（"SW"とプリントされています）は、本装置を工場出荷時の状態に初期化するスイッチです。

INITスイッチを押しながら電源を投入すると、工場出荷時の状態に初期化した後に起動します。

Note:

初回接続時にフラッシュメモリに保存したキャッシュ情報が初期化されます。
SACMとの接続実績がある装置を交換し、さらに以前と異なるSAコードに関連付けた場合（交換回収品を再利用するとき）は初期化してください。
「エントリとスタンバイの交換」によってエントリからスタンバイへ交換したサービスアダプタを、さらに以前と異なるサービスコードのエントリに再交換するときは初期化してください。
ユーザコンフィグはフラッシュメモリに保存されません（起動するたびにサービスホストから取得します）。

GEポートLED

GEポートのLEDは、それぞれのポートのイーサネットのリンクの状態とデータ送受信状況を示します。

LEDの表示パターンの凡例


凡例	LEDの表示パターン
	緑色の点灯
	橙色の点灯
	消灯
	緑色の点滅
	橙色の点滅

リンク状態とデータ送受信状況を示す表示


橙LED	緑LED	意味
		10Mbpsでリンクアップ
		10Mbpsでデータ送受信中
		100Mbpsでリンクアップ
		100Mbpsでデータ送受信中
		1000Mbpsでリンクアップ
		1000Mbpsでデータ送受信中

GE0ポートとGE1ポートはコネクタの上下が逆さであるため、LEDの左右が反対になります。
コンフィグによりシャットダウンされているポートのLEDは点灯しません。
ケーブル接続形式は Auto MDI/MDI-X となります。

USBポートLED

USBポートのLEDは、それぞれのポートに接続されたUSB機器の認識状況を示します。

表示パターンの凡例と表示の意味


凡例	表示パターン	意味
	緑色の点灯	USB機器を認識している
	消灯	USB機器を認識していない

USB機器を認識すると、モバイルデータ通信を使用する設定の有無に関わらず点灯します。

Note:

USB機器はコネクタの形状によって差し込みにくい場合があります。端子を破損しないよう注意深く差し込んでください。
動作中にモバイルデータ通信端末を抜き取った場合は、電源を入れなおす必要があります。
USB HUBは使用できません。

上面LED

本装置は機器・機能の動作状態を、装置上面に並んだ5つのLEDで示します。

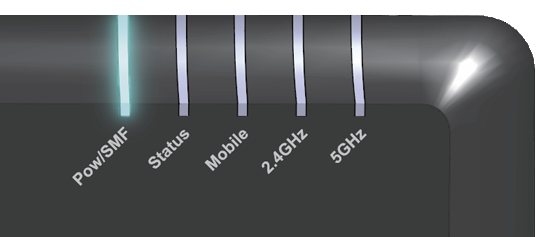

Figure 4: 上面LEDの外観

LEDの表示パターンの凡例


凡例	LEDの表示パターン
	緑色の点灯
	橙色の点灯
	赤色の点灯
	消灯
	単色の点滅
	二色の点滅

本装置の動作状態を示す表示

基本的な動作状況を「Pow/SMF」のLEDで表示します。平常動作している場合、Status LEDは点灯/点滅しません。また、「Mobile」と「2.4GHz」、「5GHz」は独立してそれぞれの機能の状態を表示します。


Pow/SMF	Status	意味	備考
		電源OFF	全てのLEDが消灯します
		起動処理中（サービスホストからコンフィグを取得中）
		フラッシュメモリを書き換え中（ファームウェアを更新中）	電源を抜かないでください。電源を抜くと故障の原因となります
		起動処理が完了し正常動作中

コンフィグの取得及びサービスアダプタの制御に関するエラーを示す表示

コンフィグの取得に関連する問題が発生した場合に、「Status」のLEDで表示します。基本的に「Status」のみである程度の判別ができますが、「Pow/SMF」の状態と合わせて確認すると状況を判断しやすくなります。


Pow/SMF	Status	意味	備考
		コンフィグの取得が15分以上成功しない。インターネット接続回線の状態を確認してください	コンフィグ取得処理のリトライを継続します
		起動時に取得したコンフィグでサービスホストとの通信ができないコンフィグを修正してください	コンフィグ取得処理のリトライを継続します

モバイルデータ通信端末の電波の受信レベルを示す表示

「Mobile」のLEDは、単独の表示でモバイルデータ通信端末の電波の受信レベルを示します。

二つのモバイルデータ通信端末が接続されている場合は、受信レベルが高い方の値を表示します。


意味	電波の受信レベル	備考
圏外／使用不可	0%	モバイルデータ通信を使用できません
微弱	1-30%
弱い	31-64%
良好	65-100%

2.4GHz無線LANアクセスポイントの動作状況を示す表示

「2.4GHz」のLEDは、単独の表示で2.4GHz無線LANアクセスポイント動作状況を示します。


2.4GHz	意味	備考
	2.4GHz無線LANアクセスポイントが停止中
	2.4GHz無線LANアクセスポイントが動作中
	2.4GHz無線LANアクセスポイントが動作中かつ、いずれかの仮想APにクライアントが接続中
	チャネル自動選択動作中(チャネル未確定)

5GHz無線LANアクセスポイントの動作状況を示す表示

「5GHz」のLEDは、単独の表示で5GHz無線LANアクセスポイント動作状況を示します。


5GHz	意味	備考
	5GHz無線LANアクセスポイントが停止中
	5GHz無線LANアクセスポイントが動作中
	5GHz無線LANアクセスポイントが動作中かつ、いずれかの仮想APにクライアントが接続中
	チャネル自動選択動作中(チャネル未確定)、または、DFSによるチャネル監視中
	レーダ波検知によりチャネル変更中、または、利用可能なチャネルが無く動作を停止中	詳細はステータスおよびログを確認する必要があります。動作を停止した場合はシステムを再起動する必要があります。発生頻度が高い場合は利用する帯域やチャネル自動選択モードを再検討してください。
	5GHz無線LANアクセスポイントが異常停止	システムを再起動する必要があります。

回復不能なエラーを示す表示

本装置は起動時に自己診断を行い、正常動作の妨げとなる回復不能なエラーを検知すると、サービスアダプタとしての動作を停止し、上面LEDのパターンによってエラー内容を示します。

Note: これらのエラーが表示される場合はサービスアダプタとして正常な動作が見込めません。保守交換を実施してください。


Pow／SMF	Status	Mobile	2.4GHz	5GHz	検知したエラー
					SMFモードでの起動に必要な内部情報の読み込みに失敗した
					SDRAMのエラーを検知した
					IPLからの起動に失敗した
					ファームウェアの展開に失敗した
					ファームウェアの読み込みに失敗した
					有効なブートデバイスが存在しなかった
